INERTRON · WILSON TOOL INTERNATIONAL
Инструменти за щанцоване и огъване
Стандартни и специални инструментални решения за щанц преси и абканти — с широка съвместимост, висока повторяемост и конфигурация според реалната машина и детайл.
ИНСТРУМЕНТЪТ Е ЧАСТ ОТ ПРОЦЕСА
Повече от стандартен пуансон и матрица

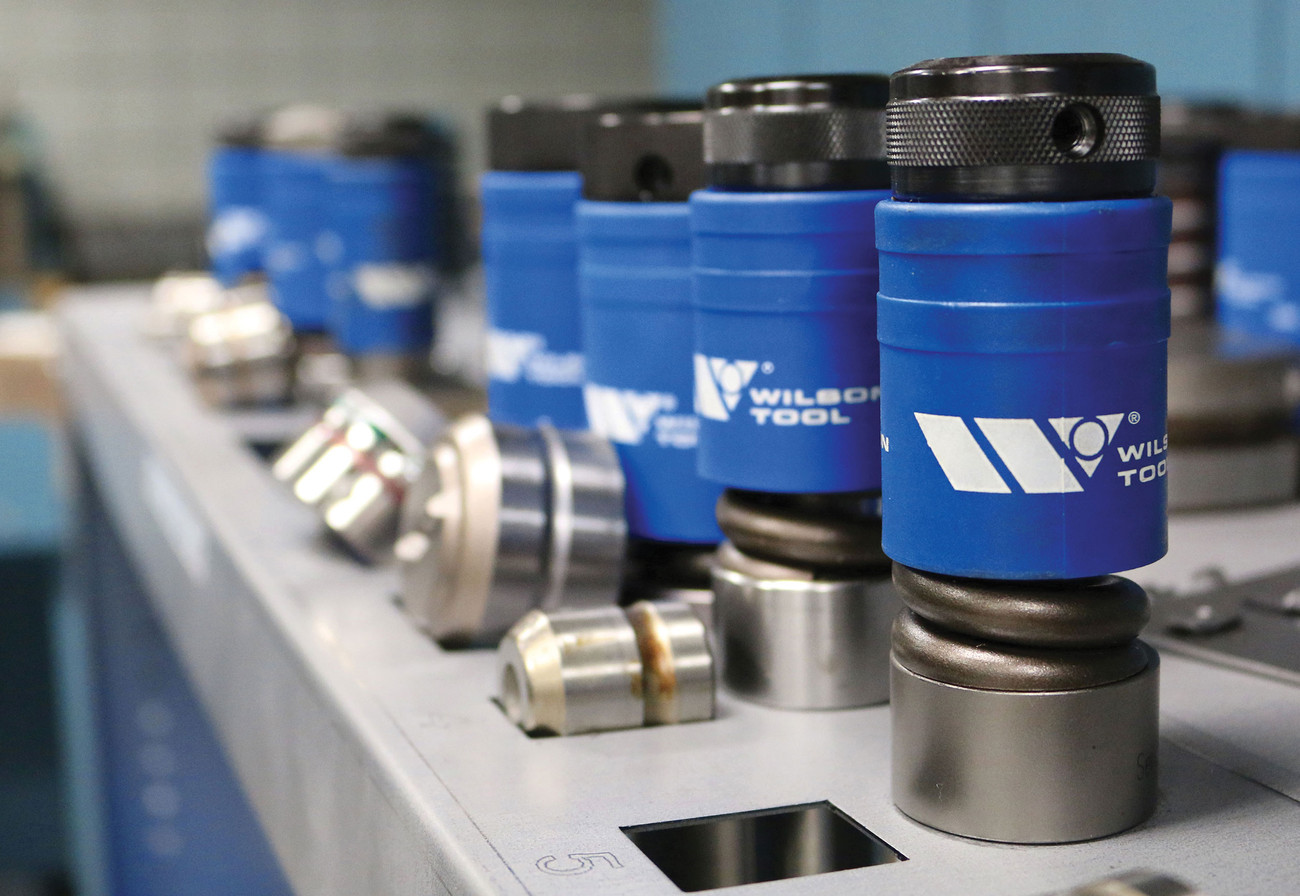

Wilson Tool разработва инструменти за щанцоване и огъване за водещите машинни системи в листообработката. Гамата включва стандартни инструменти, решения за формоване, специални геометрии и комплексни инструменти, които могат да заменят допълнителни производствени операции.
Точният избор се определя от марката и модела на машината, инструменталния захват, материала, дебелината, геометрията и желания производствен резултат.

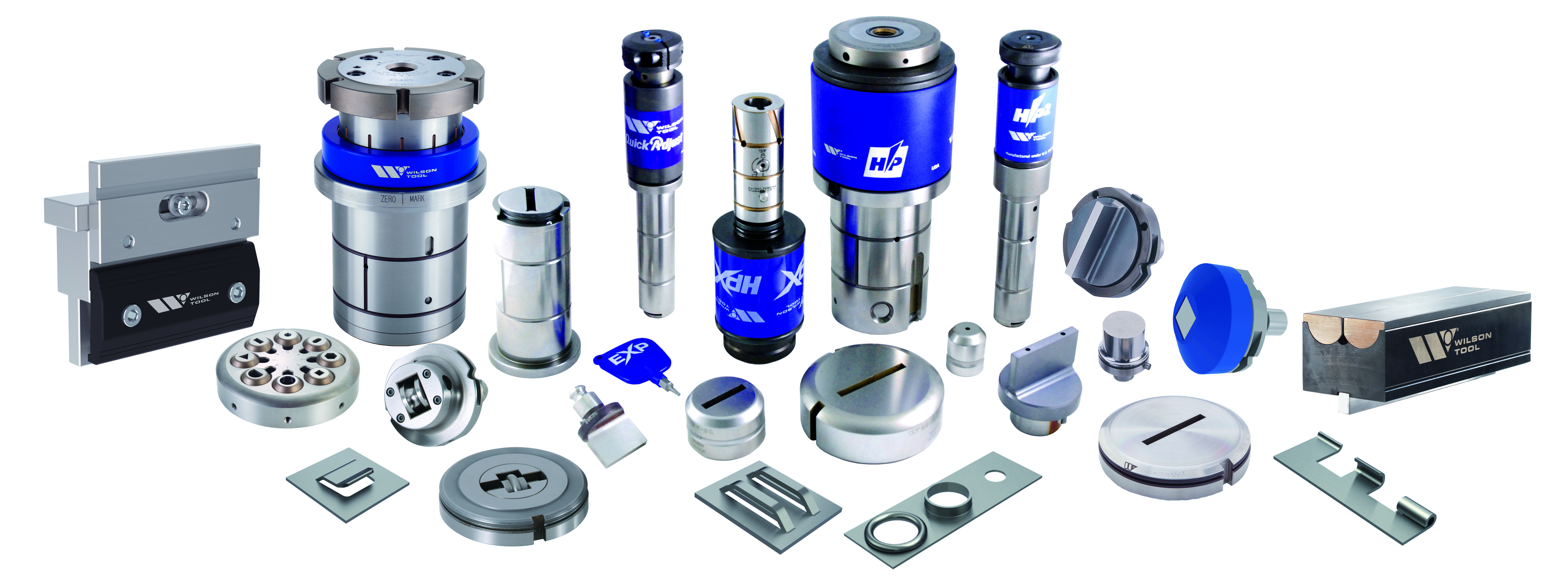

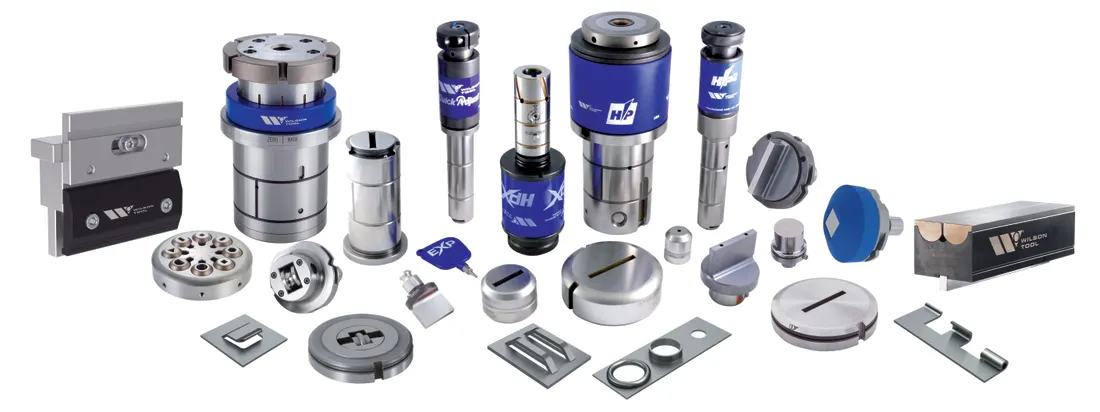

ЧЕТИРИ ПРОДУКТОВИ ГРУПИ
Изберете според процеса и приложението
Галерия
Техническа спецификация
Документация

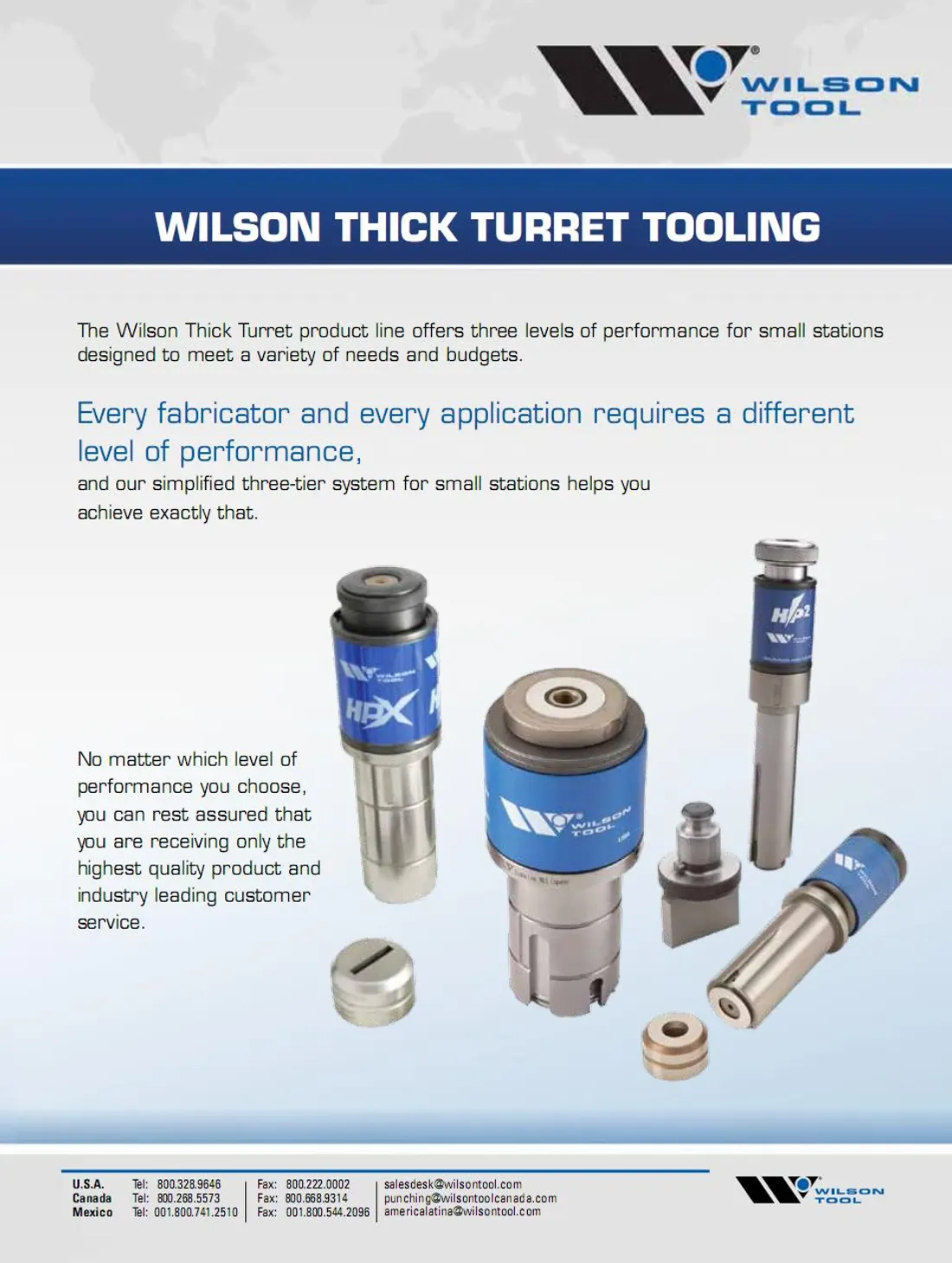

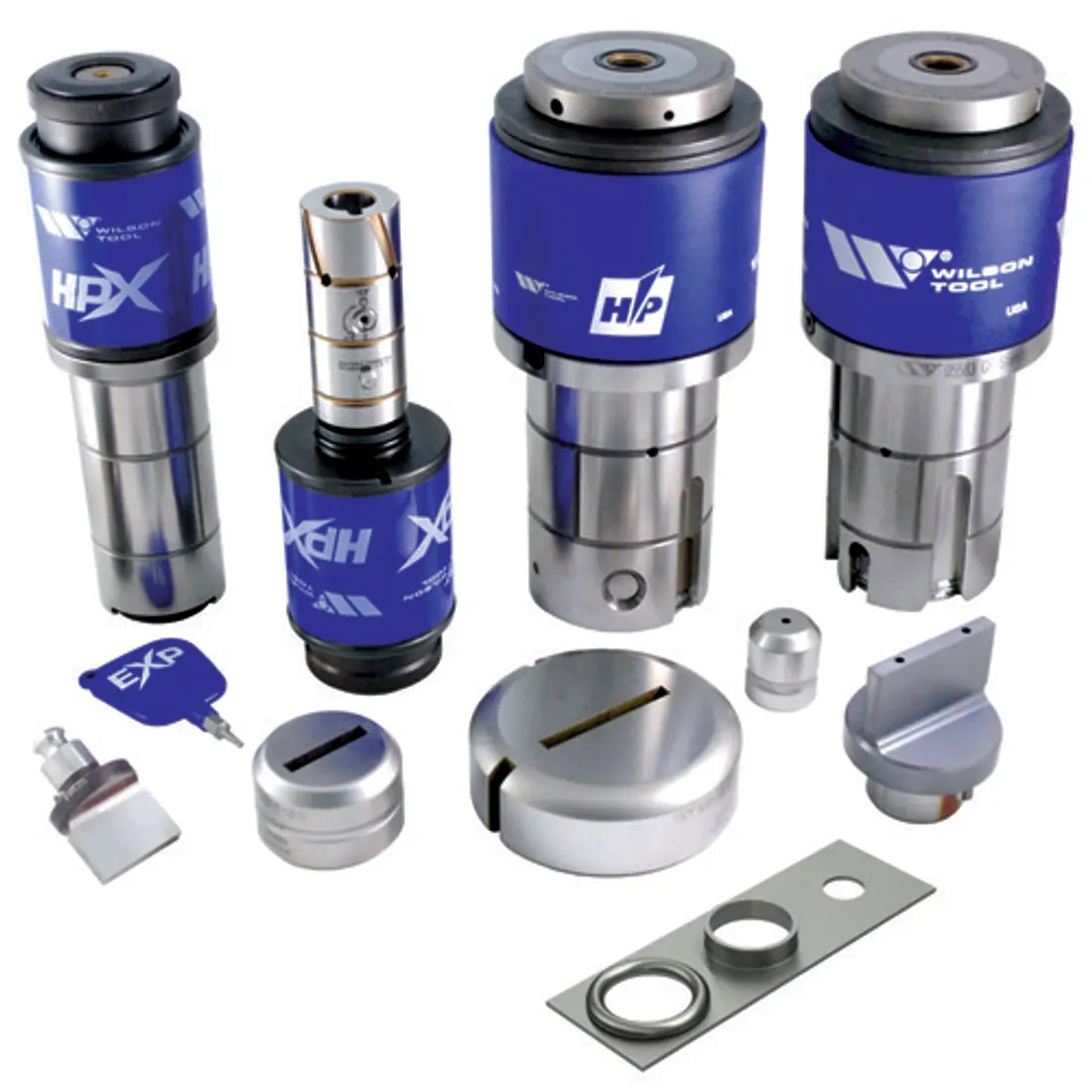

Инструменти за дебела револверна глава — Thick Turret
Стандартни щанци, матрици и инструментални възли за серийно производство на отвори и контури.
| Инструментална система | Thick Turret |
|---|---|
| Стандартни форми | Кръгла, квадратна, правоъгълна и продълговата |
| Станции | A, B, C, D и E |
| Съвместими марки | Според модела: Amada, Prima Power, LVD, Durma, Ermaksan и други машини с Thick Turret система |
| Инструментална стомана | Стандартна или Ultima® Premium Tool Steel |
| Покритие | Optima® според материала и приложението |
| Издръжливост | С Ultima®/EXP® — до 2 пъти по-дълъг период между заточванията според Wilson Tool |
| Подходящо за | Серийно щанцоване и висока производителност |
Каталог
Съвместимостта се потвърждава по марка, модел, година и тип револверна глава.
Инструменти тип TRUMPF
Стандартни комплекти, патрони, матрици и мултиинструменти за машини с TRUMPF-style инструментална система.
| Инструментална система | TRUMPF-style |
|---|---|
| Стандартни форми | Кръгла, квадратна, правоъгълна и продълговата |
| Размери | Size 1 и Size 2; стандартни и 2-4-1 изпълнения |
| Съвместими марки | TRUMPF и други машини, използващи TRUMPF-style система |
| Матрици | GL матрици с 2,5 mm използваем живот за заточване според каталога |
| Мултиинструменти | 4, 5, 10 и 16 позиции |
| Издръжливост | Определя се според стоманата, покритието, материала и режима на работа |
| Подходящо за | Стандартно щанцоване, серийни детайли и разширяване на инструменталния капацитет |

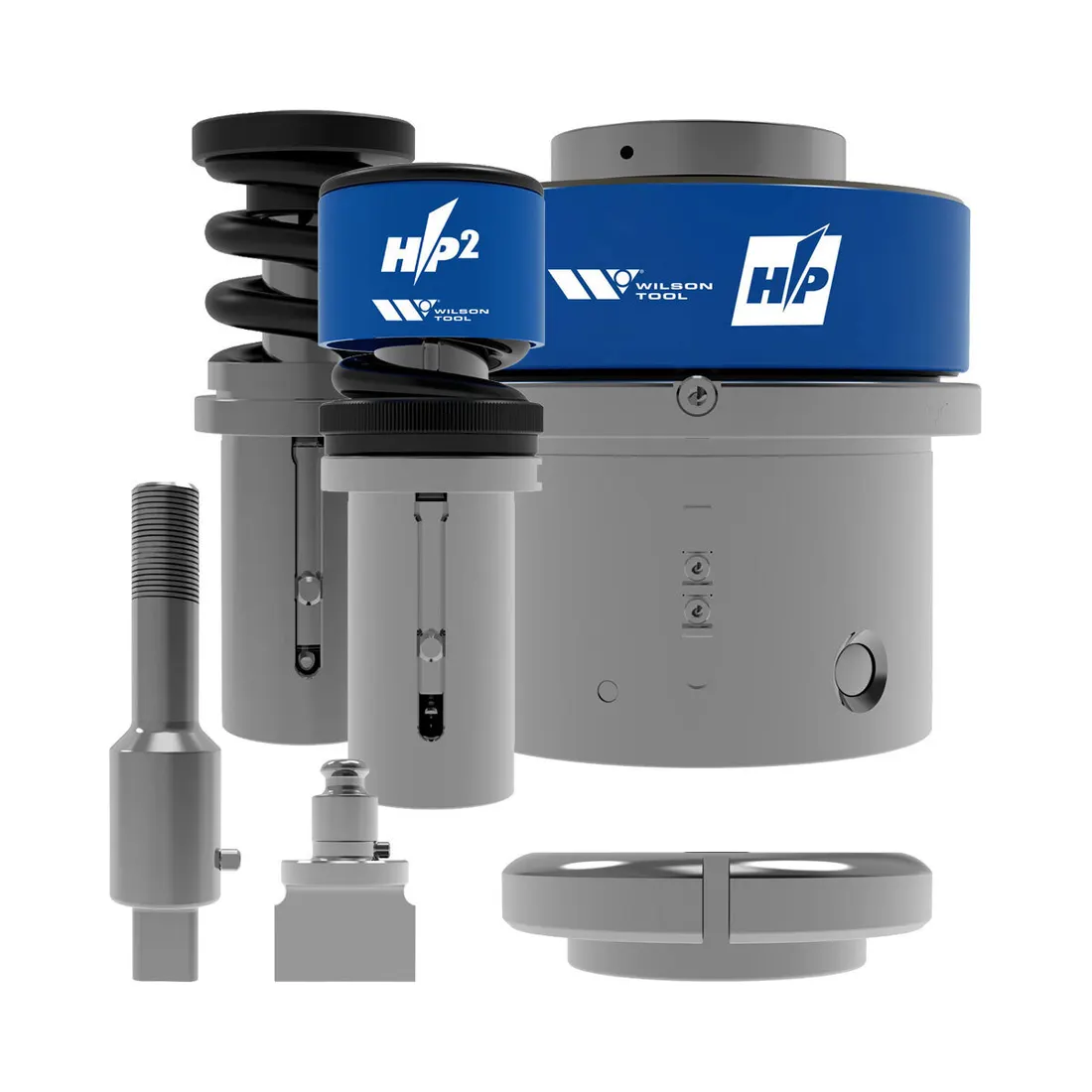

Инструменти за тънка револверна глава — Thin Turret/Strippit
Инструменти за малки и големи станции в Thin Strippit/FAB инструментални системи.
| Инструментална система | Thin Turret / Strippit / FAB |
|---|---|
| Стандартни форми | Кръгла, квадратна, правоъгълна и продълговата |
| Малки станции | HPX, HP2, HP, Basix, 5/8″ Drop-In и 1/2″ Snap-Apart |
| Големи станции | HP, HP Dura-Blade® и Notcher Stripper Plate |
| Съвместими марки | Strippit/LVD и други машини с Thin Turret или FAB система; потвърждение по модел |
| Покритие | Optima® и други варианти според приложението |
| Издръжливост | При EXP® с Ultima® — до 2 пъти по-дълъг период между заточванията според Wilson Tool |
| Подходящо за | Стандартни отвори, контури и серийно производство |
Инструменти за Salvagnini
Стандартни държачи, щанци, стрипери и матрици за Salvagnini инструментални системи.
| Инструментална система | Salvagnini-style |
|---|---|
| Стандартни форми | Кръгла, квадратна, правоъгълна и продълговата |
| Серии | 33 mm EXP®, WPA, WPB, WS4, WP0, WP9, WP5, WS6, WS8, WS9 и WSA |
| Съвместими марки | Salvagnini; точната серия се избира според модела и инструменталната конфигурация |
| Инструментална стомана | Premium Tool Steel; Ultima® при приложимите EXP® върхове |
| Покритие | Покрития за увеличаване живота на щанците според приложението |
| Издръжливост | При EXP® с Ultima® — до 2 пъти по-дълъг период между заточванията според Wilson Tool |
| Подходящо за | Автоматизирано щанцоване и гъвкави производствени линии Salvagnini |
Инструменти за Murata Wiedemann
Водени и самоосвобождаващи се инструменти за стандартни Wiedemann системи.
| Инструментална система | Murata Wiedemann |
|---|---|
| Стандартни форми | Кръгла, квадратна, правоъгълна и продълговата |
| Стилове | Стандартни Wiedemann 112 и 114 |
| Съвместими марки | Murata Wiedemann и машини със съответната 112/114 инструментална система |
| Настройка | HP Wiedemann — бутонна настройка на дължината през 0,005″ при приложимите възли |
| Конструкция | Водена щанца, самоосвобождаване и стоманена система за задържане на стрипера |
| Издръжливост | Увеличава се чрез правилна стомана, покритие, хлабина и поддръжка; без универсален процент |
| Подходящо за | Стандартно щанцоване и подмяна на Wiedemann 112/114 инструменти |
Инструменти за Whitney
Стандартни Wilson/Exacta инструменти за Whitney-style преси и инструментални серии.
| Инструментална система | Whitney-style |
|---|---|
| Стандартни форми | Кръгла, квадратна, правоъгълна и продълговата според серията |
| Серии | 28XX W6300, 28XX W6100, 36TC W3600, W700 и W91 |
| Съвместими марки | Whitney и съответните Whitney-style portable, bench и kick press системи |
| Комплектация | Щанци, матрици и съответстващи компоненти според серията |
| Избор | Определя се по модела на пресата и съществуващата инструментална серия |
| Издръжливост | Зависи от стоманата, геометрията, материала, хлабината и поддръжката |
| Подходящо за | Подмяна и допълване на стандартни Whitney-style инструменти |

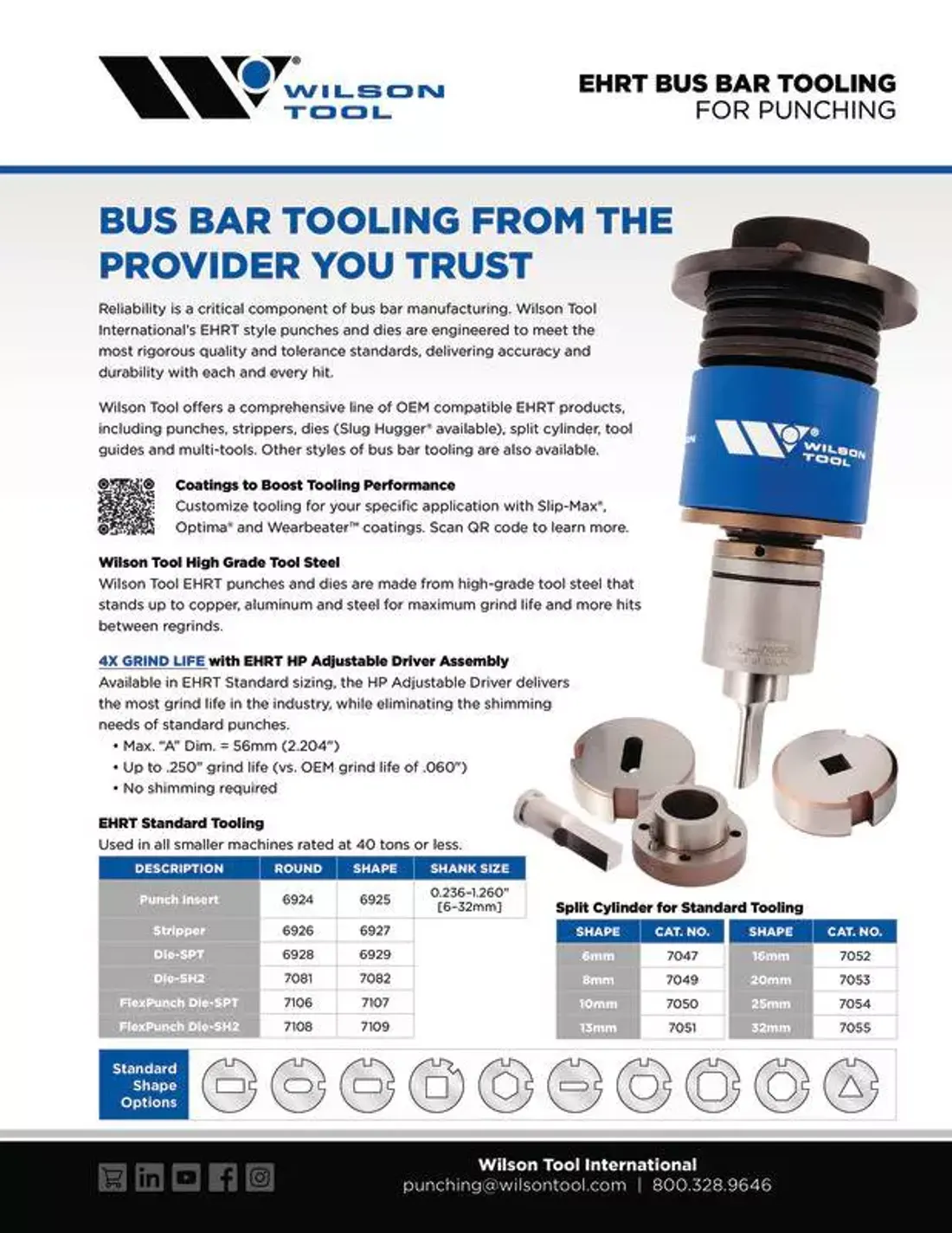

Инструменти за обработка на тоководещи шини — Bus Bar
Щанци, матрици и инструментални възли за обработка на медни, алуминиеви и стоманени тоководещи шини.
| Инструментални системи | Vaski, EHRT и Boschert-style |
|---|---|
| Стандартни операции | Пробиване/щанцоване, разделяне и стандартни отвори |
| Материали | Мед, алуминий и стомана |
| Съвместими марки | Vaski, EHRT и Boschert; потвърждение по конкретен модел и държач |
| Дебелини | При EHRT: стандартна линия 3–16 mm; Professional до 20 mm според Wilson Tool |
| Покрития | Slip-Max®, Optima® и Wearbeater™ според приложението |
| Издръжливост | При EHRT HP Adjustable Driver Assembly — до 4 пъти повече живот до заточване спрямо стандартни щанци; не важи за цялата група |
| Подходящо за | Електрически табла, разпределителни уредби, батерийни и енергийни системи |
Други стандартни инструментални системи
Заместващи и съвместими инструменти за индустриални стандартни системи извън основните продуктови групи.
| Инструментална система | Unitized, Ironworker и други стандартни системи според машината |
|---|---|
| Стандартни форми | Кръгла, квадратна, правоъгълна и други каталожни форми |
| Съвместими марки | Практически всички основни марки, за които Wilson предлага съответстваща система; потвърждение по модел |
| Съпоставяне | Възможно е кръстосано съпоставяне на съществуващ инструмент с Wilson еквивалент |
| Комплектация | Щанци, матрици, държачи и стандартни резервни компоненти |
| Материали | Според приложението и избраната инструментална стомана |
| Издръжливост | Определя се индивидуално според системата, стоманата, покритието и режима на работа |
| Подходящо за | По-стари, нишови или по-рядко срещани машини и инструментални стандарти |
Каталог
За идентификация са нужни марка, модел, година и снимка или чертеж на съществуващия инструмент.
Галерия
Техническа спецификация
Документация
Wila® / WT-Style инструменти
Прецизни инструменти за системи Wila New Standard и съвместими WT-style захвати.
| Инструментална система | Wila® New Standard / WT-Style |
|---|---|
| Стандартни профили | Прави, gooseneck, остроъгълни, радиусни и стандартни V-матрици |
| Изпълнение | Цели и прецизно секционирани комплекти; стандартно 12 части при каталожните sectional sets |
| Съвместими марки | Wila системи и абканти с Wila New Standard/WT-style захват, включително конфигурации на LVD, SafanDarley, Bystronic и други; потвърждение по модел |
| Повърхност | Nitrex® стандартно при матриците |
| Твърдост | Nitrex® повърхност до HRC 70; индукционно закаляване при матрици до V=50 mm според каталога |
| Предимство | Бърза смяна, прецизно позициониране и възможност за работа от един оператор |
| Подходящо за | Високоточни серии, чести пренастройки и автоматизирано огъване |
TRUMPF®-style инструменти за огъване
Стандартни пуансони и матрици за абкант преси с TRUMPF-style инструментален захват.
| Инструментална система | TRUMPF®-style press brake tooling |
|---|---|
| Стандартни профили | Прави, gooseneck, остроъгълни, радиусни и V-матрици |
| Изпълнение | Цели или секционирани дължини според профила |
| Съвместими марки | TRUMPF и други абканти, оборудвани с TRUMPF-style захват; потвърждение по модел и геометрия на захвата |
| Повърхност | Nitrex® или индукционно закаляване според профила |
| Твърдост | Определя се според избраната стомана и повърхностна обработка |
| Предимство | Съвместима замяна на стандартни профили и възможност за специални конфигурации |
| Подходящо за | Серийно и прецизно огъване на машини с TRUMPF-style система |
Европейски тип инструменти — European Style
Стандартни пуансони и матрици за най-разпространената европейска система инструменти за абкант преси.
| Инструментална система | European Precision / Euro Style |
|---|---|
| Стандартни профили | Прави, 30°, gooseneck, радиусни, офсет и стандартни V-матрици |
| Изпълнение | Цели или секционирани дължини; staged изпълнение според профила |
| Съвместими марки | Amada, Promecam, Durma, Ermaksan, Baykal, SafanDarley и други машини с European-style захват; потвърждение по модел |
| Повърхност | Nitrex® при приложимите профили |
| Твърдост | Според профила и обработката; Nitrex® достига повърхностна твърдост до HRC 70 |
| Предимство | Широка съвместимост, лесно секциониране и богата гама стандартни профили |
| Подходящо за | Въздушно огъване, огъване до дъно и серийно производство |

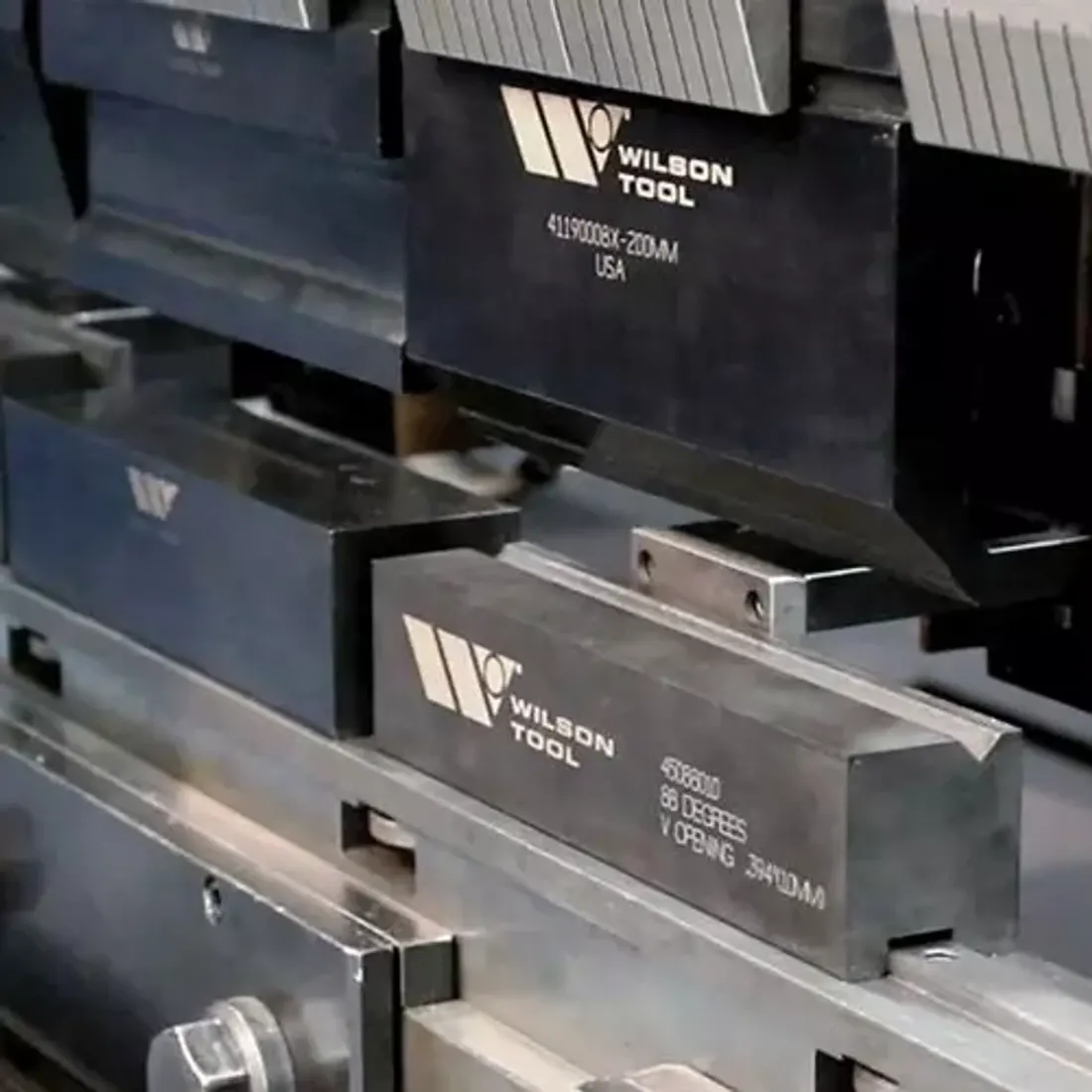

Wila® / WT-Style инструменти
Прецизни инструменти за системи Wila New Standard и съвместими WT-style захвати.
| Инструментална система | Wila® New Standard / WT-Style |
|---|---|
| Стандартни профили | Прави, gooseneck, остроъгълни, радиусни и стандартни V-матрици |
| Изпълнение | Цели и прецизно секционирани комплекти; стандартно 12 части при каталожните sectional sets |
| Съвместими марки | Wila системи и абканти с Wila New Standard/WT-style захват, включително конфигурации на LVD, SafanDarley, Bystronic и други; потвърждение по модел |
| Повърхност | Nitrex® стандартно при матриците |
| Твърдост | Nitrex® повърхност до HRC 70; индукционно закаляване при матрици до V=50 mm според каталога |
| Предимство | Бърза смяна, прецизно позициониране и възможност за работа от един оператор |
| Подходящо за | Високоточни серии, чести пренастройки и автоматизирано огъване |

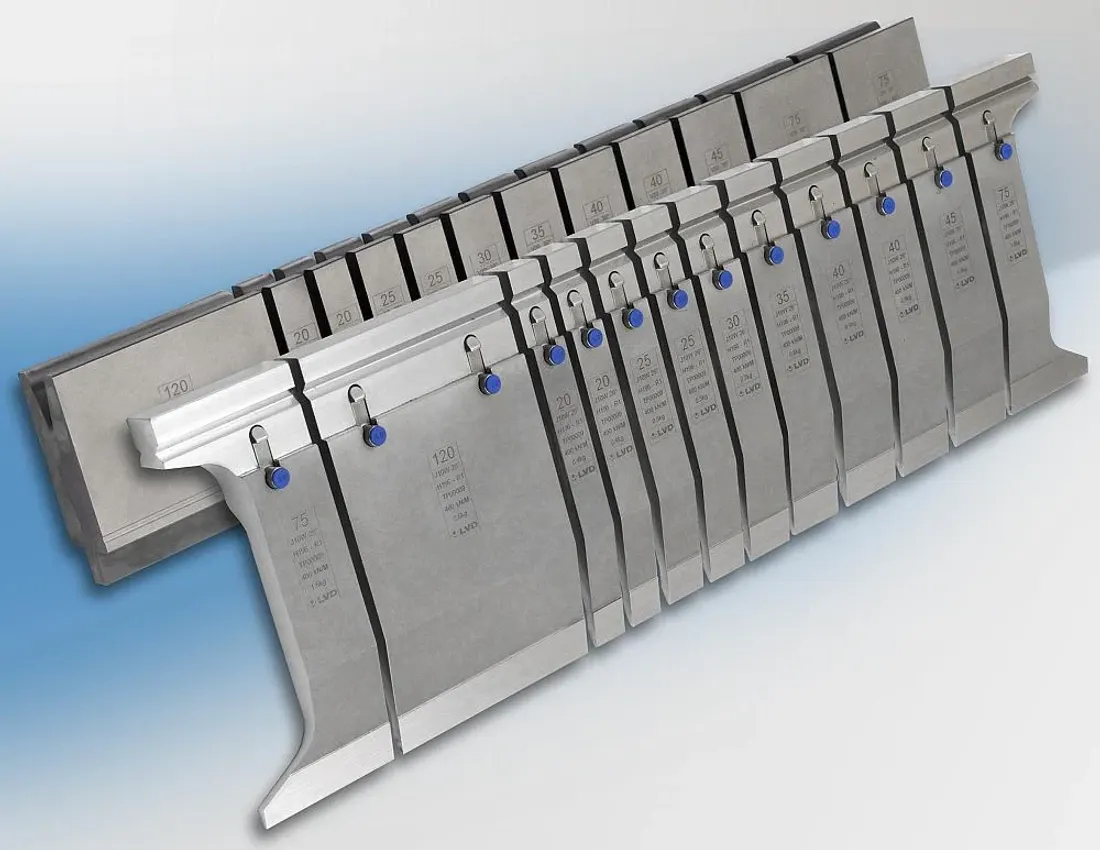

LVD-style инструменти
Стандартни и специални пуансони и матрици за LVD инструментални системи.
| Инструментална система | LVD-style |
|---|---|
| Стандартни профили | Прави, gooseneck, остроъгълни, радиусни и V-матрици |
| Изпълнение | Цели или секционирани дължини според профила |
| Съвместими марки | LVD абкант преси със съответната инструментална система; потвърждение по модел |
| Матрици | Проектирани за работа със системата LVD Easy-Form® |
| Издръжливост | Пуансони и матрици с индукционно закаляване за увеличен експлоатационен живот |
| Предимство | Съвместимост с измерването на ъгъла Easy-Form и стандартни LVD профили |
| Подходящо за | Прецизно огъване с активен контрол на ъгъла |
Fixed Height инструменти
Инструменти с обща работна височина за комбиниране на различни профили в една настройка.
| Инструментална система | Fixed Height / Amada AFH® compatible |
|---|---|
| Стандартни профили | Прави, gooseneck, 30°, радиусни и V-матрици |
| Изпълнение | Стандартни и специални конфигурации с обща затворена височина |
| Съвместими марки | Amada и Amada AFH® инструментална линия; потвърждение по модел и захват |
| Повърхност | Всички Fixed Height матрици са обработени с Nitrex® според Wilson Tool |
| Твърдост | 60–65 HRC при Fixed Height матриците |
| Предимство | Няколко огъвки в една настройка и по-малко време за пренареждане |
| Подходящо за | Сложни детайли, staged bending и кратки серии с чести пренастройки |
Операция
Описание и технически данни
Информация
Мостово просичане и формоване — Bridge Lance & Form
Просича и повдига мостовиден елемент от листа, без да отделя материал.
| Резултат | Повдигнат мост или ухо, свързано с листа в двата края |
|---|---|
| Приложения | Ограничители, водачи, разделители, вентилация и фиксиране на кабели |
| Предимство | Премахва допълнително заваряване или монтаж на отделна планка |
| Съвместими системи | Изработва се според марката, модела и инструменталната система на машината |
| Данни за заявка | Материал, дебелина, ширина, дължина, височина и посока на формоване |
Водач за печатна платка — Card Guide
Формова вграден водач за позициониране и задържане на печатни платки.
| Резултат | Прав или специално оформен канал-водач в листовия детайл |
|---|---|
| Приложения | Електронни шкафове, контролери, комуникационно оборудване и PCB монтаж |
| Предимство | Намалява отделните пластмасови или метални водачи и времето за монтаж |
| Съвместими системи | Според машината и наличната формоваща станция |
| Данни за заявка | Размери на платката, форма на входа, материал, дебелина и ориентация |
Клъстерен инструмент — Cluster Tool
Пробива няколко отвора с един удар, вместо всеки отвор да се изпълнява отделно.
| Резултат | Група отвори с точно зададен размер и разположение |
|---|---|
| Приложения | Перфорации, вентилационни панели, филтри, решетки и декоративни повърхности |
| Предимство | По-висока производителност и по-малко изкривяване или oil canning на листа |
| Съвместими системи | Според станцията, допустимия обгръщащ диаметър и тонажа на машината |
| Данни за заявка | Диаметър/форма, брой и разположение на отворите, материал и дебелина |
Калиброване и зенковане — Coining Tool
Формова прецизна вдлъбнатина чрез локално притискане и преместване на материала.
| Резултат | Чиста, постоянна и повторяема зенковка или калибрована форма |
|---|---|
| Приложения | Глави на винтове и нитове, монтажни отвори и прецизни вдлъбнатини |
| Предимство | Премахва вторичната операция по пробиване или ръчно зенковане |
| Съвместими системи | Според необходимия тонаж, станция и машинна система |
| Данни за заявка | Материал, дебелина, диаметър, ъгъл, дълбочина и посока на формоване |
Кръгъл електрически нокаут — EKO Round
Създава предварително оформен кръгъл отвор, който се отстранява при монтаж.
| Резултат | Кръгъл removable knockout с контролирани точки на задържане |
|---|---|
| Приложения | Електрически табла, кутии и входове за кабели или тръби |
| Предимство | Една стандартна кутия може да обслужва различни монтажни конфигурации |
| Съвместими системи | Според размера, станцията и тонажа на машината |
| Данни за заявка | Диаметър, материал, дебелина, посока и изисквана сила за отстраняване |
Фигурен електрически нокаут — EKO Shape
Създава отстраним отвор с некръгла или специална геометрия.
| Резултат | Правоъгълен, овален или специално оформен removable knockout |
|---|---|
| Приложения | Конектори, кабелни входове, електрически панели и специални монтажи |
| Предимство | Интегрира нестандартен монтажен отвор без допълнителна обработка |
| Съвместими системи | Според геометрията, станцията, индексацията и допустимия тонаж |
| Данни за заявка | Чертеж на формата, размери, материал, дебелина и посока |
Релефно формоване — Emboss
Формова повдигната или вдлъбната релефна геометрия в листовия материал.
| Резултат | Кръгъл или фигурен релеф с определена височина и диаметър |
|---|---|
| Приложения | Дистанционери, опори, големи зенковки и фиксиране на гайки |
| Предимство | Добавя функционална височина и твърдост без отделен компонент |
| Съвместими системи | Според формоващата височина, станцията и хода на машината |
| Данни за заявка | Диаметър/форма, височина, радиуси, материал, дебелина и посока |
Екструдиран отвор — Extrusion
Изтегля материал около отвора и създава цилиндрична шийка.
| Резултат | Повдигната шийка с увеличена ефективна дебелина около отвора |
|---|---|
| Приложения | Самонарезни винтове, държачи за тръби, въздушни отвори и противохлъзгащи повърхности |
| Предимство | Позволява повече резбови витки и премахва отделни гайки или втулки |
| Съвместими системи | Според диаметъра, височината, материала и машинната система |
| Данни за заявка | Вътрешен/външен диаметър, височина, материал, дебелина и посока |
Полусрязване / покривно полусрязване — Half Shear
Измества част от материала, без да го отделя напълно от листа.
| Резултат | Повдигнат бутон или locator с точна позиция и височина |
|---|---|
| Приложения | Позициониране при точково заваряване, сглобяване и взаимно центриране |
| Предимство | Създава вграден позициониращ елемент с точността на CNC щанцата |
| Съвместими системи | Според формата, височината и формоващата станция |
| Данни за заявка | Диаметър/форма, височина, материал, дебелина и посока |
Интегрирана панта — Hinge Tool
Формова последователно елементи на панта директно от материала на панела.
| Резултат | Цялостна или частична шарнирна геометрия, интегрирана в детайла |
|---|---|
| Приложения | Врати, капаци, електрически шкафове, кутии и обслужващи панели |
| Предимство | Намалява пантите, крепежите, заваряването и операциите по напасване |
| Съвместими системи | Изисква оценка на машина, станция, ход и последователност на формоване |
| Данни за заявка | Диаметър на оста, дължина, материал, дебелина, посока и чертеж на детайла |
Просичане и огъване на 90° — Lance & Form 90°
Просича езиче и го формова на приблизително 90° спрямо листа.
| Резултат | Право повдигнато ухо или пластина, свързана с основния лист |
|---|---|
| Приложения | Вентилация, декорация, водачи, ограничители, кабели и монтажни клипсове |
| Предимство | Създава функционален елемент с един инструмент и без отделен детайл |
| Съвместими системи | Според дължината, височината, станцията и хода на машината |
| Данни за заявка | Ширина, дължина, височина, ъгъл, материал, дебелина и посока |
Просичане с допълнително огъване — Lance & Form Extra Bend
Комбинира просичане с повече от една формоваща зона или допълнителен ъгъл.
| Резултат | Стъпаловидно или многократно огънато езиче |
|---|---|
| Приложения | Клипсове, водачи, застопоряване, кабелни опори и специални сглобки |
| Предимство | Замества няколко последователни операции или отделна огъваща операция |
| Съвместими системи | След проверка на формоващия ход, станцията и свободното пространство |
| Данни за заявка | Пълен профил с размери и ъгли, материал, дебелина и посока |
Просичане и огъване под 90° — Lance & Form <90°
Просича и повдига езиче до зададен ъгъл, по-малък от 90°.
| Резултат | Наклонено ухо, водач или клипс, интегриран в листа |
|---|---|
| Приложения | Въздушни потоци, фиксиране, водачи, маркери и кабелни снопове |
| Предимство | Дава точен функционален ъгъл без последващо ръчно огъване |
| Съвместими системи | Според ъгъла, височината, станцията и материала |
| Данни за заявка | Ширина, дължина, височина, ъгъл, материал, дебелина и посока |
Лопатъчно просичане и формоване — Lance & Form Shovel
Създава широка, плавно повдигната лопатъчна форма от листовия материал.
| Резултат | Повдигната отворена форма с плавен преход към листа |
|---|---|
| Приложения | Вентилация, насочване на въздух, декоративни елементи и специални водачи |
| Предимство | Комбинира отвор и насочваща геометрия в една операция |
| Съвместими системи | След проверка на габарита, станцията, хода и тонажа |
| Данни за заявка | Ширина, дължина, височина, радиуси, материал, дебелина и посока |
Вентилационни жалузи — Louvers
Просича и формова продълговата жалуза за контролиран въздушен поток.
| Резултат | Отворена или защитена вентилационна жалуза с определена дължина и височина |
|---|---|
| Приложения | Електрически шкафове, HVAC, хранително оборудване и машинни панели |
| Предимство | Вентилация без отделна решетка и без вторична операция |
| Съвместими системи | Според дължината, височината, станцията и хода на машината |
| Данни за заявка | Дължина, ширина, височина, радиуси, материал, дебелина и посока |
Прогресивно усилващо ребро — Progressive Rib
Формова непрекъснато усилващо ребро чрез програмируемо преместване на листа.
| Резултат | Право или програмирано ребро с различна дължина |
|---|---|
| Приложения | Усилване на панели, намаляване на вибрации и повишаване на твърдостта |
| Предимство | Един инструмент създава ребра с много различни дължини |
| Съвместими системи | Изисква програмируемо движение и подходяща формоваща станция |
| Данни за заявка | Профил, ширина, височина, радиуси, материал, дебелина и траектория |
Завиване на ръб — Rollover / Curling Tool
Прогресивно завива ръба на листа до оформяне на гладка ролка или канал.
| Резултат | Заоблен, завит или частично затворен ръб |
|---|---|
| Приложения | Ръкохватки, водачи за кабели, отвори и защитени ръбове |
| Предимство | Премахва скъпи вторични операции и допълнително преместване на детайла |
| Съвместими системи | Изисква програмируема траектория и проверка на свободното пространство |
| Данни за заявка | Диаметър, дължина, отвор/затваряне, материал, дебелина и траектория |
Формован отвор за резба — Thread Form
Формова материал около отвора, за да осигури по-голяма дължина за резбово съединение.
| Резултат | Удебелена формована зона, подходяща за нарязване или използване на резба |
|---|---|
| Приложения | Винтови съединения в тънки листове, шкафове, корпуси и монтажни панели |
| Предимство | Намалява допълнителните гайки, втулки и други крепежни елементи |
| Съвместими системи | Според размера на резбата, материала, станцията и последващата операция |
| Данни за заявка | Размер на резбата, предварителен отвор, материал, дебелина, височина и посока |
Формована резбова примка — Thread Loop
Формова примка или ухо от листа, предназначено за резбово съединение.
| Резултат | Интегрирана формована зона за винт или резбово закрепване |
|---|---|
| Приложения | Корпуси, панели и сглобки, при които няма място или достъп за отделна гайка |
| Предимство | Премахва вторични операции и допълнителен крепеж |
| Съвместими системи | След проверка на формата, хода, станцията и необходимия тонаж |
| Данни за заявка | Размер на резбата, форма, височина, материал, дебелина и посока |
Инструмент
Описание и технически данни
Видео
Огъване на много голям радиус — Extra Large Radius Bump Bending
Специален комплект пуансон и матрица създава голям радиус чрез последователно стъпково огъване.
| Резултат | Голям и плавен радиус, изграден от серия контролирани малки огъвки |
|---|---|
| Приложения | Кожуси, капаци, архитектурни панели, резервоари и детайли с голям радиус |
| Предимство | Изпълнение на големи радиуси на стандартна абкант преса без валцоване |
| Съвместими системи | Специалният комплект се проектира според машината, захвата, тонажа и работната дължина |
| Данни за заявка | Желан радиус, ъгъл, материал, дебелина, дължина и допустимо отклонение |
Едновременно staged огъване на пръти — Multi-Part Staged Rod Bending
Специален staged комплект извършва няколко огъвки върху няколко детайла с един ход.
| Резултат | Осем огъвки и четири завършени детайла с един удар в показаното приложение |
|---|---|
| Приложения | Пръти, телени детайли, скоби, дръжки и серийни огънати компоненти |
| Предимство | По-малко отделни операции, преместване и време за обработка |
| Съвместими системи | Изработва се според захвата, хода, тонажа и размерите на детайла |
| Данни за заявка | Диаметър/профил, материал, всички ъгли и размери, брой детайли на ход |
Къса дълбока жалуза с предварителен прорез — Short Deep Louver
Специалният инструмент формова дълбока жалуза върху предварително прорязан лист с един ход.
| Резултат | Къса, дълбока и ясно оформена вентилационна жалуза |
|---|---|
| Приложения | Електрически шкафове, HVAC, машинни панели и охлаждащи отвори |
| Предимство | Формоване на жалузи, които са трудни или невъзможни със стандартен инструмент |
| Варианти | Инструментът може да просича и формова или само да формова предварително прорязан детайл |
| Данни за заявка | Дължина, ширина, височина, радиуси, материал, дебелина и позиция на прореза |
Малка двойна панта — Double-Decker Hinge Curl Tool
Специален curl инструмент оформя малка двуетажна панта с един комплект и два хода.
| Резултат | Компактна двойна шарнирна форма с контролиран вътрешен диаметър |
|---|---|
| Приложения | Капаци, кутии, електронни корпуси и малки механични сглобки |
| Предимство | Намалява броя инструменти и отделни операции за изработване на панта |
| Съвместими системи | Wilson предлага custom curl комплекти за почти всички основни стилове абкант инструменти |
| Данни за заявка | Вътрешен/външен диаметър, материал, дебелина, дължина и профил на пантата |
U-образен канал с един ход — U-Channel Bend
Специален channel комплект огъва висок и тесен тристранен U-профил с един ход.
| Резултат | Тристранен U-канал с контролирана ширина, височина и ъгли |
|---|---|
| Приложения | Корпуси, усилващи канали, монтажни профили и конструктивни детайли |
| Предимство | Един ход вместо последователно огъване и по-лесно манипулиране на детайла |
| Съвместими системи | Custom channel tooling се предлага за почти всички основни стилове абкант инструменти |
| Данни за заявка | Вътрешна ширина, височина на страните, радиуси, материал, дебелина и дължина |
Ротационен инструмент за огъване надолу — Form Down Rotary Tool
Ротационният инструмент използва въртящ се елемент, за да направи две огъвки с един ход.
| Резултат | Две form-down огъвки и няколко готови детайла с един удар в показаното приложение |
|---|---|
| Приложения | Профили, куки, канали и детайли с две последователни огъвки |
| Предимство | Самоцентриране, по-малко триене, по-нисък необходим тонаж и по-малко маркиране |
| Съвместими системи | Ротационни решения се предлагат за различни стилове абкант инструменти |
| Данни за заявка | Пълен профил, материал, дебелина, радиуси, дължина и посока на формоване |
Отваряеми крайни секции — Swing Ear Sections
Крайните секции на пуансона се отварят след огъването, за да освободят затворения детайл.
| Резултат | Кутии и панели със завършени страни и връщащи фланци |
|---|---|
| Приложения | Box bending, тави, кутии, врати и корпуси със затворена геометрия |
| Предимство | По-бързо и безопасно изваждане на детайла без насилване или деформация |
| Съвместими системи | Предлагат се при подходящи профили и основни стилове прецизни абкант инструменти |
| Данни за заявка | Чертеж на детайла, връщащи фланци, отвори, материал, дебелина и дължина |
V-Series Black (VSB) матрици
V-матрици с въртящи се сменяеми вложки за трудни приложения и намалено маркиране.
| Резултат | Малки фланци, малки вътрешни радиуси и огъвки близо до отвори |
|---|---|
| Приложения | Неръждаема стомана, боядисани и чувствителни повърхности, трудни за огъване материали |
| Предимство | По-малко триене и маркиране, по-широк диапазон материали с една матрица |
| Конструкция | Вградени въртящи се и сменяеми вложки |
| Съвместими системи | Предлагат се за практически всички основни стилове абкант инструменти |
Двоен комплект за завиване — Dual Curl Tool Set
Два специални комплекта CL1 работят в една абкант преса и оформят голям завит ръб.
| Резултат | Голям curl диаметър, завършен чрез три хода в две инструментални станции |
|---|---|
| Материали | Подходящ за по-дебели материали до 0,250″ (6,35 mm) според Wilson Tool |
| Приложения | Панти, тръбни ръбове, защитени краища, дръжки и шарнирни сглобки |
| Предимство | Оформя големи диаметри в една машина без преместване към друго оборудване |
| Данни за заявка | Диаметър, материал, дебелина, дължина, отвор/затваряне и стил на захвата |
ТОЧНА ИДЕНТИФИКАЦИЯ
Изпратете данните на машината и чертежа на детайла
При стандартен инструмент потвърждаваме инструменталната система и размерите. При специален инструмент анализираме готовия профил, материала, дебелината и последователността на операциите.
1МашинаМарка, модел, година и инструментална система.
2ДетайлЧертеж, материал, дебелина и необходим резултат.
3ПроизводствоСерия, честота на работа и изисквания към ръба.
WILSON TOOL В БЪЛГАРИЯ
Нека намерим правилния инструмент за вашата машина
Изпратете снимка, чертеж или данни за съществуващия инструмент. Инертрон ще ви насочи към стандартно или специално решение.
