Абкант инструменти за огъване на ламарина
Горни и долни абкант инструменти Toolspress за Wila, Trumpf, Amada Promecam, Beyeler Bystronic и LVD системи, прецизни инструменти WILA и специални инструменти по чертеж.
Инертрон ЕООД доставя абкант инструменти за всички разпространени системи абкант преси в България. Чрез Toolspress (част от групата на Wilson Tool International) предлагаме стандартни горни инструменти (пуансони) и долни инструменти (матрици) за Wila/WT, Trumpf, European (Amada Promecam), Bystronic/Beyeler, LVD и Fixed Height системи, както и специални абкант инструменти по чертеж. За клиенти, които работят с WILA, сме официален представител на марката за България.
ПРАВИЛНИЯТ ИНСТРУМЕНТ ЗА ВАШАТА ПРЕСА
Един доставчик за стандартни и специални абкант инструменти
Изборът на абкант инструмент започва от машината: марка и модел на абкант пресата, тип на захвата на горния и долния инструмент и допустимото натоварване. След това се избират профилът на инструмента, отворът на матрицата и радиусът според материала, дебелината и геометрията на детайла.
Инертрон проверява съвместимостта и предлага решение — от единичен сегмент до пълен инструментален комплект за нова или съществуваща абкант преса.
TOOLSPRESS · WILSON TOOL
Абкант инструменти Toolspress
Toolspress и Wilson Tool произвеждат стандартни пуансони и матрици за шестте най-разпространени системи абкант инструменти. Изберете системата на вашата абкант преса — съвместимостта потвърждаваме по модела на машината.
Wila® / WT-Style абкант инструменти
Прецизни инструменти за системи Wila New Standard и съвместими WT-style захвати.
| Инструментална система | Wila® New Standard / WT-Style |
|---|---|
| Стандартни профили | Прави, gooseneck, остроъгълни, радиусни и стандартни V-матрици |
| Изпълнение | Цели и прецизно секционирани комплекти; стандартно 12 части при каталожните sectional sets |
| Съвместими марки | Wila системи и абканти с Wila New Standard/WT-style захват, включително конфигурации на LVD, SafanDarley, Bystronic и други; потвърждение по модел |
| Повърхност | Nitrex® стандартно при матриците |
| Твърдост | Nitrex® повърхност до HRC 70; индукционно закаляване при матрици до V=50 mm според каталога |
| Подходящо за | Високоточни серии, чести пренастройки и автоматизирано огъване |
TRUMPF®-style абкант инструменти
Стандартни пуансони и матрици за абкант преси с TRUMPF-style инструментален захват.
| Инструментална система | TRUMPF®-style press brake tooling |
|---|---|
| Стандартни профили | Прави, gooseneck, остроъгълни, радиусни и V-матрици |
| Изпълнение | Цели или секционирани дължини според профила |
| Съвместими марки | TRUMPF и други абканти, оборудвани с TRUMPF-style захват; потвърждение по модел и геометрия на захвата |
| Повърхност | Nitrex® или индукционно закаляване според профила |
| Подходящо за | Серийно и прецизно огъване на машини с TRUMPF-style система |
European Style абкант инструменти — Amada Promecam
Стандартни пуансони и матрици за най-разпространената европейска система инструменти за абкант преси.
| Инструментална система | European Precision / Euro Style (Amada Promecam) |
|---|---|
| Стандартни профили | Прави, 30°, gooseneck, радиусни, офсет и стандартни V-матрици |
| Изпълнение | Цели или секционирани дължини; staged изпълнение според профила |
| Съвместими марки | Amada, Promecam, Durma, Ermaksan, Baykal, SafanDarley и други машини с European-style захват; потвърждение по модел |
| Повърхност | Nitrex® при приложимите профили |
| Твърдост | Според профила и обработката; Nitrex® достига повърхностна твърдост до HRC 70 |
| Подходящо за | Въздушно огъване, огъване до дъно и серийно производство |
Bystronic / Beyeler Style абкант инструменти
Стандартни пуансони и матрици ToolsPress Bystronic Style за абкант преси Bystronic и Beyeler — над 200 артикула в стандартната гама.
| Инструментална система | ToolsPress Bystronic Style (Bystronic / Beyeler, RFA пуансони) |
|---|---|
| Типове | Пуансони, матрици, пуансони и матрици за затваряне на ръб, адаптери, радиусни вложки и държачи |
| Ъгли | 30°, 60°, 80°, 85° и 88° |
| V-отвори | От V6 до V120 mm |
| Радиуси | От R0,5 до R35 mm |
| Височини | От 55 до 250 mm |
| Дължини | Сегменти 150, 510 и 515 mm и цели дължини 1000–1030 mm |
| Материал | 42CrMo4 с индукционно закаляване 55–58 HRC; C45 при част от изпълненията |
| Съвместими марки | Абкант преси Bystronic и Beyeler със съответния захват; потвърждение по модел |
LVD-style абкант инструменти
Стандартни и специални пуансони и матрици за LVD инструментални системи.
| Инструментална система | LVD-style |
|---|---|
| Стандартни профили | Прави, gooseneck, остроъгълни, радиусни и V-матрици |
| Изпълнение | Цели или секционирани дължини според профила |
| Съвместими марки | LVD абкант преси със съответната инструментална система; потвърждение по модел |
| Матрици | Проектирани за работа със системата LVD Easy-Form® |
| Издръжливост | Пуансони и матрици с индукционно закаляване |
| Подходящо за | Прецизно огъване с активен контрол на ъгъла |
Fixed Height абкант инструменти — Amada AFH®
Wilson Tool: инструменти с обща работна височина за комбиниране на различни профили в една настройка.
| Инструментална система | Fixed Height / Amada AFH® compatible |
|---|---|
| Стандартни профили | Прави, gooseneck, 30°, радиусни и V-матрици |
| Изпълнение | Стандартни и специални конфигурации с обща затворена височина |
| Съвместими марки | Amada и Amada AFH® инструментална линия; потвърждение по модел и захват |
| Повърхност | Всички Fixed Height матрици са обработени с Nitrex® според Wilson Tool |
| Твърдост | 60–65 HRC при Fixed Height матриците |
| Подходящо за | Сложни детайли, staged bending и кратки серии с чести пренастройки |
СПЕЦИАЛНИ АБКАНТ ИНСТРУМЕНТИ · WILSON TOOL
Специални абкант инструменти по чертеж
Когато стандартният пуансон и матрица не стигат — специални абкант инструменти за големи радиуси, панти, канали, жалузи и детайли, които иначе изискват няколко огъвания или ръчна доработка. Всеки инструмент се проектира според пресата, захвата и детайла.

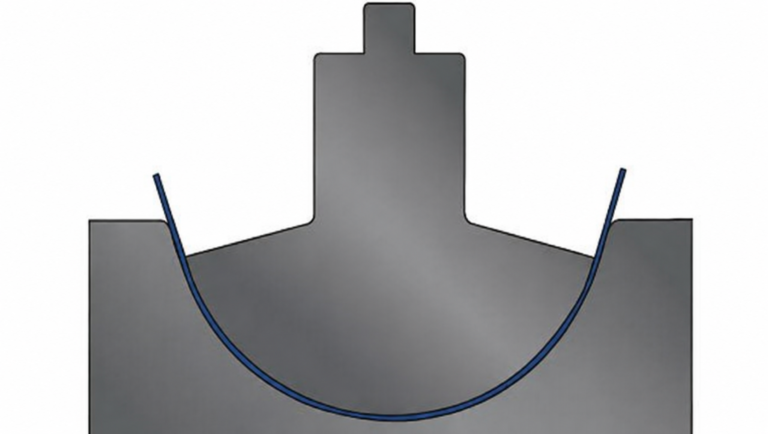

Огъване на много голям радиус — Extra Large Radius Bump Bending
Специален комплект пуансон и матрица създава голям радиус чрез последователно стъпково огъване.
| Резултат | Голям и плавен радиус, изграден от серия контролирани малки огъвки |
|---|---|
| Приложения | Кожуси, капаци, архитектурни панели, резервоари и детайли с голям радиус |
| Предимство | Изпълнение на големи радиуси на стандартна абкант преса без валцоване |
| Данни за заявка | Желан радиус, ъгъл, материал, дебелина, дължина и допустимо отклонение |

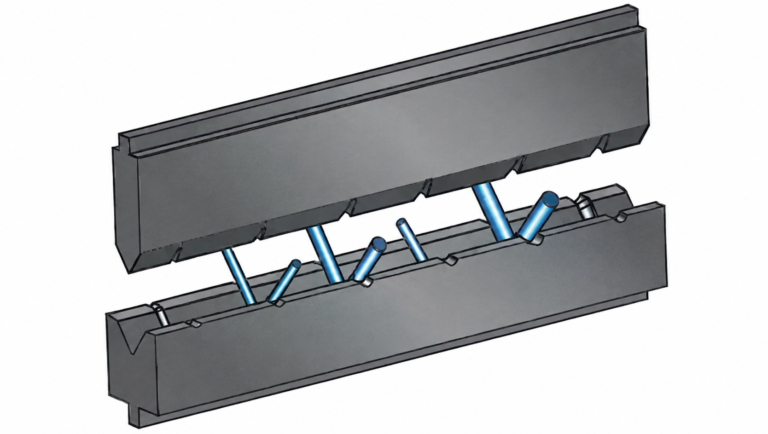

Едновременно огъване на пръти — Multi-Part Staged Rod Bending
Специален staged комплект извършва няколко огъвки върху няколко детайла с един ход.
| Резултат | Осем огъвки и четири завършени детайла с един удар в показаното приложение |
|---|---|
| Приложения | Пръти, телени детайли, скоби, дръжки и серийни огънати компоненти |
| Предимство | По-малко отделни операции, преместване и време за обработка |
| Данни за заявка | Диаметър/профил, материал, всички ъгли и размери, брой детайли на ход |
Къса дълбока жалуза — Short Deep Louver
Специалният инструмент формова дълбока жалуза върху предварително прорязан лист с един ход.
| Резултат | Къса, дълбока и ясно оформена вентилационна жалуза |
|---|---|
| Приложения | Електрически шкафове, HVAC, машинни панели и охлаждащи отвори |
| Предимство | Жалузи, които са трудни или невъзможни със стандартен инструмент |
| Данни за заявка | Дължина, ширина, височина, радиуси, материал, дебелина и позиция на прореза |
Малка двойна панта — Double-Decker Hinge Curl Tool
Специален curl инструмент оформя малка двуетажна панта с един комплект и два хода.
| Резултат | Компактна двойна шарнирна форма с контролиран вътрешен диаметър |
|---|---|
| Приложения | Капаци, кутии, електронни корпуси и малки механични сглобки |
| Предимство | По-малко инструменти и отделни операции за изработване на панта |
| Данни за заявка | Вътрешен/външен диаметър, материал, дебелина, дължина и профил на пантата |
U-образен канал с един ход — U-Channel Bend
Специален channel комплект огъва висок и тесен тристранен U-профил с един ход.
| Резултат | Тристранен U-канал с контролирана ширина, височина и ъгли |
|---|---|
| Приложения | Корпуси, усилващи канали, монтажни профили и конструктивни детайли |
| Предимство | Един ход вместо последователно огъване |
| Данни за заявка | Вътрешна ширина, височина на страните, радиуси, материал, дебелина и дължина |

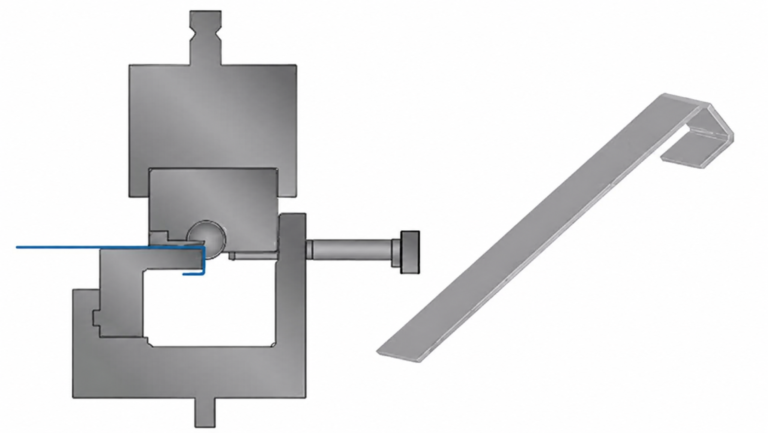

Ротационен инструмент — Form Down Rotary Tool
Ротационният инструмент използва въртящ се елемент, за да направи две огъвки с един ход.
| Резултат | Две огъвки надолу и няколко готови детайла с един удар |
|---|---|
| Приложения | Профили, куки, канали и детайли с две последователни огъвки |
| Предимство | Самоцентриране, по-малко триене, по-нисък тонаж и по-малко маркиране |
| Данни за заявка | Пълен профил, материал, дебелина, радиуси, дължина и посока на формоване |
Отваряеми крайни секции — Swing Ear Sections
Крайните секции на пуансона се отварят след огъването, за да освободят затворения детайл.
| Резултат | Кутии и панели със завършени страни и връщащи фланци |
|---|---|
| Приложения | Огъване на кутии, тави, врати и корпуси със затворена геометрия |
| Предимство | По-бързо и безопасно изваждане на детайла без деформация |
| Данни за заявка | Чертеж на детайла, връщащи фланци, отвори, материал, дебелина и дължина |
V-Series Black (VSB) матрици
V-матрици с въртящи се сменяеми вложки за трудни приложения и намалено маркиране.
| Резултат | Малки фланци, малки вътрешни радиуси и огъвки близо до отвори |
|---|---|
| Приложения | Неръждаема стомана, боядисани и чувствителни повърхности |
| Предимство | По-малко триене и маркиране, по-широк диапазон материали с една матрица |
| Конструкция | Вградени въртящи се и сменяеми вложки |
Двоен комплект за завиване — Dual Curl Tool Set
Два специални комплекта работят в една абкант преса и оформят голям завит ръб.
| Резултат | Голям диаметър на завиване с три хода в две инструментални станции |
|---|---|
| Материали | До 6,35 mm (0,250″) според Wilson Tool |
| Приложения | Панти, тръбни ръбове, защитени краища, дръжки и шарнирни сглобки |
| Данни за заявка | Диаметър, материал, дебелина, дължина и стил на захвата |
Нямате намерено решение в списъка? Изпратете чертеж (DXF/STEP/PDF) или снимка на готовия детайл — ще предложим специален инструмент. Вижте и щанцовите инструменти Wilson Tool →
WILA · ОФИЦИАЛЕН ПРЕДСТАВИТЕЛ
Прецизни абкант инструменти WILA
WILA разработва решения за огъване от 1932 г. — инструменти, захващане и CNC бомбировка като една система за бърза смяна и повторяем ъгъл по цялата дължина на детайла. Инструментите се предлагат в Wila Style и Trumpf Style изпълнение.
01Абкант инструменти WILA
Горни и долни инструменти
Стандартни и специални решения за въздушно огъване, калибриране и специфични профили. Програмата включва New Standard и American Style системи, както и инструменти по задание.
- New Standard Premium и Pro
- American Style / American Vintage
- Специални и flattening инструменти
- Регулируеми долни инструменти и RFA решения
| Избор според | Профил, материал, дебелина, радиус, дължина и тонаж |
|---|---|
| Конфигурации | Цели дължини или сегментирани комплекти |
| Съвместимост | Нови и съществуващи абкант преси след техническа проверка |
02Захващащи системи и държачи
Сигурно и повторяемо позициониране
New Standard и American Style захващащите решения са разработени за по-бърза смяна и точно подравняване на инструментите.
- Горно и долно захващане
- Ръчни, хидравлични и автоматизирани варианти
- Адаптери и удължители
- Решения за ретрофит на съществуващи машини
| Основна цел | Намаляване на времето за настройка и грешките при позициониране |
|---|---|
| Подравняване | Tx и Ty според системата |
| Интеграция | Проверява се типът на рамото, интерфейсът и допустимото натоварване |
03CNC бомбировъчни системи
Равномерен ъгъл по цялата дължина
Бомбировъчната система компенсира деформацията на рамото и масата при огъване и подпомага постигането на постоянен ъгъл по дължината на детайла.
- Механични и CNC управлявани решения
- Съчетаване с долни държачи
- За нови машини и модернизация
| Функция | Компенсация на прогъването при натоварване |
|---|---|
| Резултат | По-равномерен ъгъл и по-малко ръчни корекции |
| Необходими данни | Модел преса, дължина, усилие и размери на масата |
04Автоматизация, съхранение и защита
Подготовка за ефективно производство
Допълващи решения за автоматична смяна, организирано съхранение, защита на повърхността и безопасно използване на инструментите.
- Smart Bending Automation
- Шкафове и системи за съхранение
- Защитни фолиа и non-marking решения
| Приложение | Чести смени, малки серии и автоматизирани клетки |
|---|---|
| Повърхности | Опции за ограничаване на следи според материала и геометрията |
ЗА КЛИЕНТИ НА WILA
WILA онлайн магазин и Tool Advisor
Ако вече работите с WILA инструменти, можете да се регистрирате в официалната платформа на WILA, да конфигурирате инструменти с Tool Advisor и да използвате онлайн възможностите за заявка или поръчка според правата и региона на вашия акаунт.
Регистрацията и входът се извършват в официалния сайт на WILA. Наличните функции зависят от държавата и статуса на акаунта.
Как да изберем абкант инструмент
- Производител и точен модел на абкант пресата
- Тип на захвата: Wila/WT, Trumpf, Amada Promecam, Bystronic/Beyeler, LVD или Fixed Height
- Материал, дебелина и дължина на огъване
- Желан вътрешен радиус и геометрия на детайла
- Снимка или чертеж при специално приложение
ПРИЛОЖЕНИЯ
За нови машини, ретрофит и специални задачи
Абкант инструменти за нова преса, подмяна на износени инструменти или специална задача — с проверка на съвместимостта преди поръчка.
ЧЕСТО ЗАДАВАНИ ВЪПРОСИ
Въпроси за абкант инструментите
01За кои абкант преси предлагате инструменти?
Чрез Toolspress предлагаме абкант инструменти за Wila/WT, Trumpf, European (Amada Promecam), Bystronic/Beyeler, LVD и Fixed Height системи, включително Durma, Ermaksan и SafanDarley със съответния захват — това покрива по-голямата част от абкант пресите в България. WILA инструментите се предлагат в Wila Style и Trumpf Style изпълнение.
02Каква е разликата между горен и долен абкант инструмент?
Горният инструмент (пуансон) се монтира на подвижното рамо на пресата и притиска ламарината. Долният инструмент (матрица) е на масата и определя чрез V-отвора си ъгъла и радиуса на огъване. Двата инструмента трябва да са съвместими със захвата на пресата и помежду си.
03Как да избера отвора на матрицата?
Отворът на матрицата се избира според дебелината и вида на материала, желания вътрешен радиус и минималната дължина на фланеца. Изпратете ни материала, дебелината и чертежа на детайла — ще предложим подходящия инструмент.
04Изработвате ли специални абкант инструменти?
Да. Специални абкант инструменти се изработват по чертеж или по готов огънат детайл — за големи радиуси, профили, затваряне на ръб и операции, които иначе изискват няколко огъвания.
05Мога ли да поръчам WILA инструменти онлайн?
Да. Клиентите на WILA могат да се регистрират в официалния WILA онлайн магазин и да използват Tool Advisor. Инертрон съдейства при избора и при поръчки, които изискват техническа консултация.
КОНСУЛТАЦИЯ ОТ ИНЕРТРОН
Не сте сигурни кой абкант инструмент е подходящ?
Изпратете ни модела на пресата, материала и чертежа на детайла. Ще предложим стандартно или специално решение.
