Роботизирано огъване и автоматизирани огъващи клетки
Висока повторяемост, непрекъснат производствен поток и автоматично огъване на детайли от листов материал.
Роботизираните огъващи клетки Prima Power интегрират сервоелектрическа абкант преса или панел-бендер с индустриален робот, автоматично подаване, смяна на инструменти и управление на готовите детайли. Модулната архитектура позволява решение както за малки серии и голямо продуктово разнообразие, така и за продължително серийно производство без оператор.
Не просто робот пред абкант преса
Ефективната роботизирана клетка трябва да управлява целия огъващ процес: отделяне и центриране на заготовката, правилно захващане, обръщане, огъване, смяна на инструменти, контролирано разтоварване и подреждане. Prima Power комбинира собствените си огъващи технологии със специализирана вътрешна експертиза по роботизирана интеграция.
Конфигурацията се определя според геометрията и теглото на детайлите, материалите, дебелините, размера на партидите, необходимата автономност и начина, по който клетката трябва да се свърже с останалото производство.
От заготовката до подредения готов детайл
- 01Подаванепалет, количка или автоматичен склад
- 02Отделянеразделяне и проверка на заготовката
- 03Центриранеточна ориентация преди захващане
- 04Огъванероботизирано позициониране и завъртане
- 05Разтоварванесортиране, палетизиране или транспорт
Роботизирани огъващи клетки Prima Power
Отворете избраното решение, за да разгледате конфигурацията, приложенията и техническата информация.

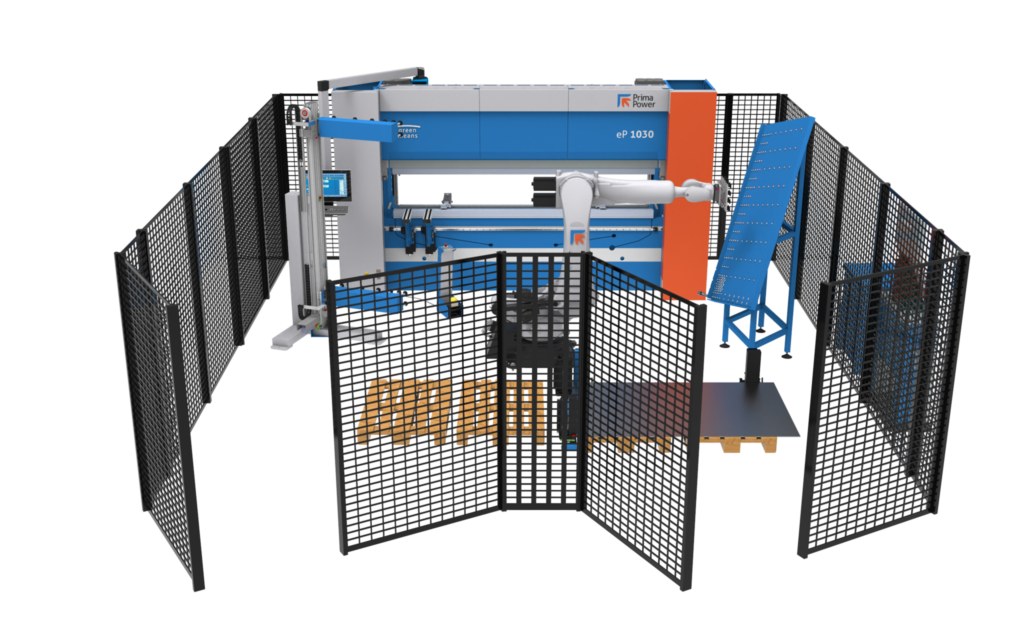

ПЕРСОНАЛИЗИРАНА МОДУЛНА КОНФИГУРАЦИЯRobotic Bending CellsРоботизирана клетка с абкант преса или панел-бендер според детайла
Гъвкава роботизирана система, проектирана за конкретното производство
Клетката може да бъде изградена около сервоелектрическа абкант преса или панел-бендер и да бъде оборудвана с подходящ робот, захвати, автоматична смяна на инструменти, входяща и изходяща логистика.
- конфигурация за малки, средни или големи серии;
- работа с различни материали, дебелини и геометрии;
- автоматично зареждане, огъване, обръщане и разтоварване;
- офлайн програмиране, симулация и производствена отчетност;
- възможност за интеграция с FMS складове и други процеси.
| Огъваща машина | Абкант преса или панел-бендер |
|---|---|
| Робот | Индустриален антропоморфен робот според приложението |
| Инструменти | Ръчна или автоматична смяна |
| Подаване | Палети, колички, транспортьори или автоматичен склад |
| Разтоварване | Палетизиране, контейнери, конвейер или AGV |
| Програмиране | Офлайн CAM, симулация и роботизирано управление |
| Конфигурация | Индивидуална според детайла и необходимата автономност |
КОМПАКТНО PLUG & PLAY РЕШЕНИЕExpress Robot CellМинимално заемано място. Максимален производствен потенциал.
Стандартизирана клетка за бързо внедряване
Express Robot Cell комбинира eP 0520, шестосен робот и триосен товарач в компактна предварително сглобена система. Роботът огъва, докато товарачът отделя и центрира следващата заготовка в скрито време.
- бързи движения и кратки времена на цикъла;
- малък набор универсални захвати за разнообразни детайли;
- автоматичен инструментален магазин и склад за захвати;
- възможност за Night Train FMS и разтоварване към AGV;
- подходяща за HVAC, метални мебели, уреди и индустриални компоненти.
| Абкант преса | Prima Power eP 0520 |
|---|---|
| Сила на огъване | 55 t |
| Дължина на огъване | 2 320 mm |
| Робот | 6-осен индустриален антропоморфен |
| Товарач | 3-осен картезиански |
| Размер на листа | 300 × 400 до 800 × 600 mm* |
| Макс. тегло на листа | 15 kg |
| Входяща количка | 1 200 × 800 mm |
| Разтоварващ палет | 1 200 × 800 mm |
| Макс. височина на палетизиране | 610 mm |
Какво може да включва една роботизирана клетка
Сервоелектрическа абкант преса, панел-бендер или комбинация от огъващи процеси.
Автоматична смяна на инструменти и паралелно преконфигуриране на роботизирания захват.
Автоматично зареждане, центриране, обръщане, подреждане и изходящ транспорт.
Офлайн програмиране, ERP планиране, FMS склад, AGV и производствена отчетност.
Къде роботизираното огъване носи най-голяма стойност
Панели, корпуси и серии от повтаряеми огънати компоненти.
Врати, страници, основи и детайли с високи изисквания към повторяемостта.
Шкафове, стелажи, врати и корпусни изделия.
Тънколистови компоненти с голям обем и постоянно качество.
Серийни детайли, проследимост и стабилен автоматизиран цикъл.
Разнообразни поръчки, малки серии и необходимост от бързо пренастройване.
Как определяме подходящата конфигурация
За реалистична оценка са необходими 2D/3D чертежи, материали и дебелини, годишни количества, размери и тегло на заготовките, необходимите инструменти и желаното време за автономна работа.
- геометрия и последователност на огъванията;
- възможни позиции за захващане;
- необходимост от обръщане и смяна на захват;
- входяща и изходяща логистика;
- изисквана производителност и бъдещо разширяване.
Изпратете ни детайл. Ще анализираме възможността за роботизирано огъване.
Ще разгледаме технологията, захващането, инструментите, производствения цикъл и подходящото ниво на автоматизация за вашето производство.
* Твърдението „до 30% по-бърза смяна“ се отнася за eP Genius с автоматична смяна на инструменти и паралелно преконфигуриране на роботизирания захват, сравнено със смяна на инструментите чрез робота.
